Onderstaand is het algemene schema van een handheld microfoon
voor 27MC. Zoals in het schema vermeld is, komen de nummers overeen met
de pennummers op de veel gebruikte vier-polige stekker.
|
|
|
|
|
| |
In onderstaande schema is de werkelijke uitvoering van de meeste microfoons
geschematiseerd.
|
|
| |
|
|
| |
Voor de ombouw naar microfoon en speaker voor in mijn helm heb ik
een goedkope motor intercom gekocht. Hfl. 60,- bij een electonica winkel.
Ik heb toen twee verschillende versies gemaakt,
-
Vervanging van de handheld
-
Met gebruik van de handheld
De schema's staan hieronder.
|
|
| |
|
|
| |

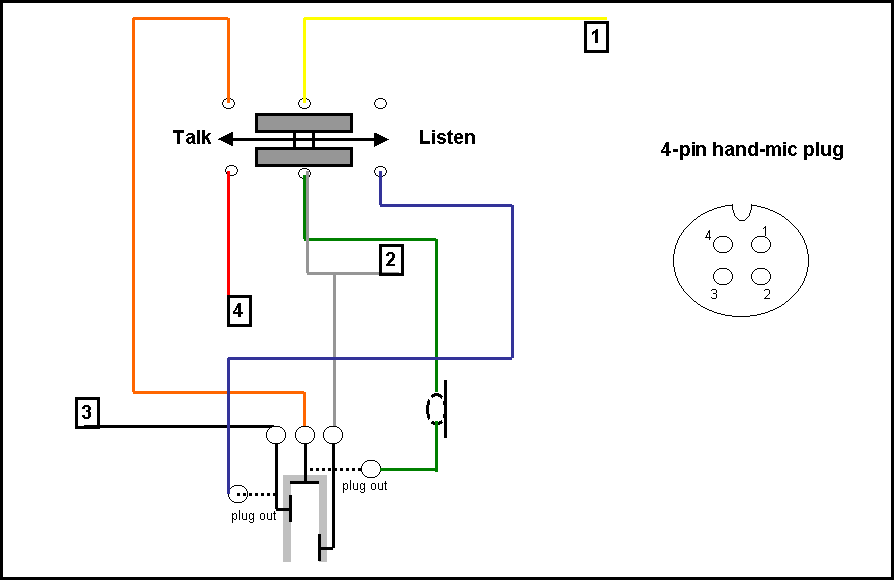

Bij bovenstaande schema: Be gekleurde draden gaan naar de plug voor
de 27MC. De headset spreekt voorzich, de stippellijn geeft een fysiek kastje
aan waarin dus twee stereo plugjes zitten. De tweede stereo plug (dit kan
ook mono zijn) gaat naar de PTT (push-to-talk) knop.
|
|
| |
|
|
| |
Bovenstaande schema is een uitbreiding op een bestaande handheld mic.
Het idee is hier om de PTT-knop op de bestaande handmic te gebruiken. In
de stereo plug kun je de headset stoppen, en dan worden de andere verbindingen
onderbroken. Als je afstapt, kun je de set op de normale manier gebruiken
|
|
